Beschreibung

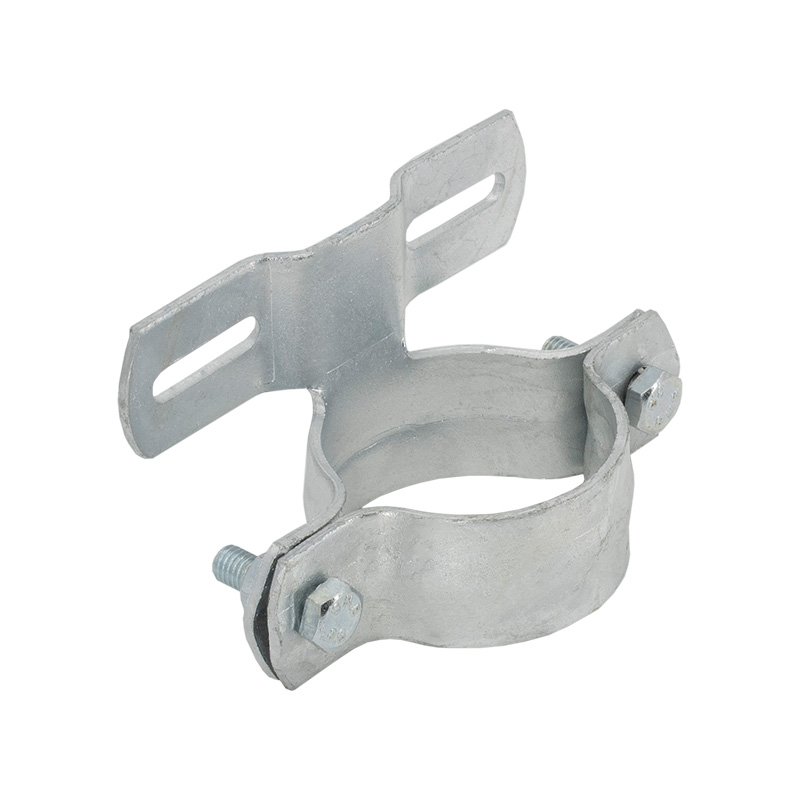

Unsere robuste T-Rohrschelle aus feuerverzinktem Stahl mit versetztem Steg dient zur Befestigung von Verkehrszeichen an Rohrpfosten und Rundrohren.
Eigenschaften T-Rohrschelle aus Stahl
Die T-Rohrschelle besteht aus einem Vorder- und Rückteil und wird mit 2 Schrauben M8 x 25 und Muttern zur Befestigung geliefert. Bei Bedarf sind auch Edelstahlschrauben V2A lieferbar.
Durch einen versetzten Steg am Vorderteil lassen sich die Schellen viel leichter befestigen. Da Schelle und Steg aus einem Stück bestehen, ist die Anbringung besonders stabil. Die T-Rohrschellen sind gemäß IVZ-Norm mindestens in der Qualität S235 JR G2 gefertigt.
Maße T-Rohrschelle aus Stahl
Die T-Rohrschellen haben 2 Langlöcher mit Maßen von circa 7 x 30 mm und einem mittigen Lochabstand von circa 70 mm. Die Gesamtlänge unterscheidet sich je nach Modell und Artikelnummer:
- R48/70T & DR48/70T: ca. 121 mm
- R107T & DR107T: ca. 116 mm
- R307T & DR307T: ca. 116 mm

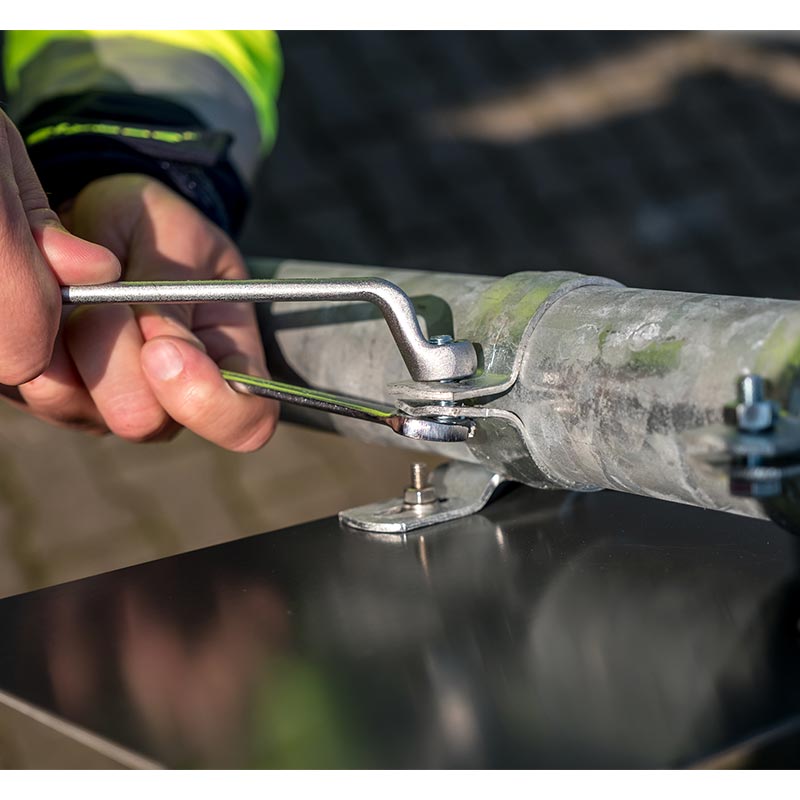

Wie montiere ich die T-Rohrschelle?

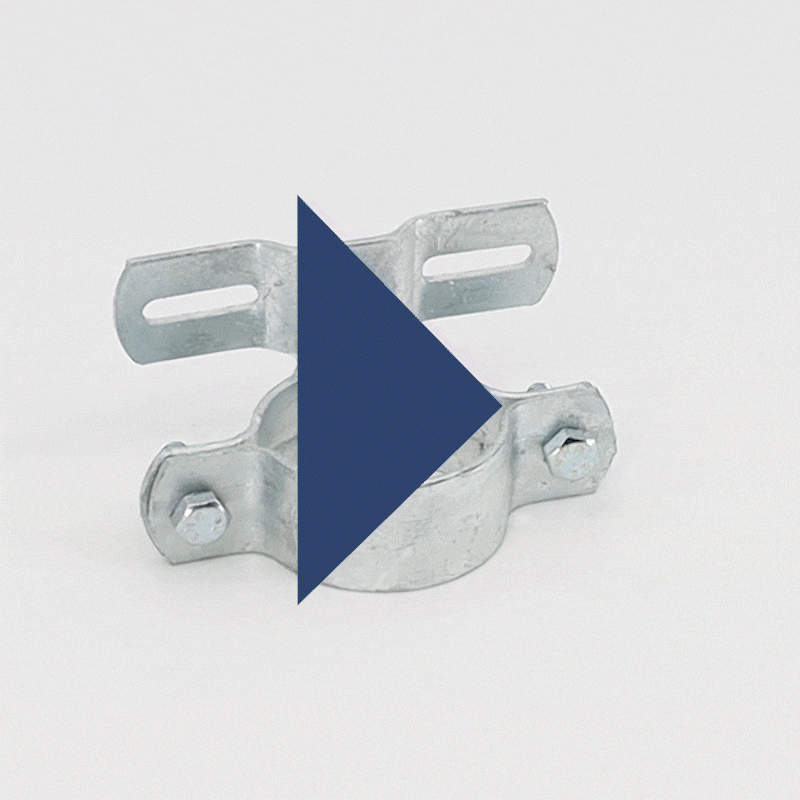

Die T-Schellen sind für gelochte Verkehrszeichen in Flachform geeignet. Unser Montagevideo zeigt Ihnen wie es geht!
- Stahlschellen auf das Verkehrszeichen auflegen und ausrichten,
- notwendige Löcher markieren,
- von der bedruckten Seite aus bohren,
- bei Aluminiumblech 2/3 mm: Löcher auf der Rückseite entgraten,

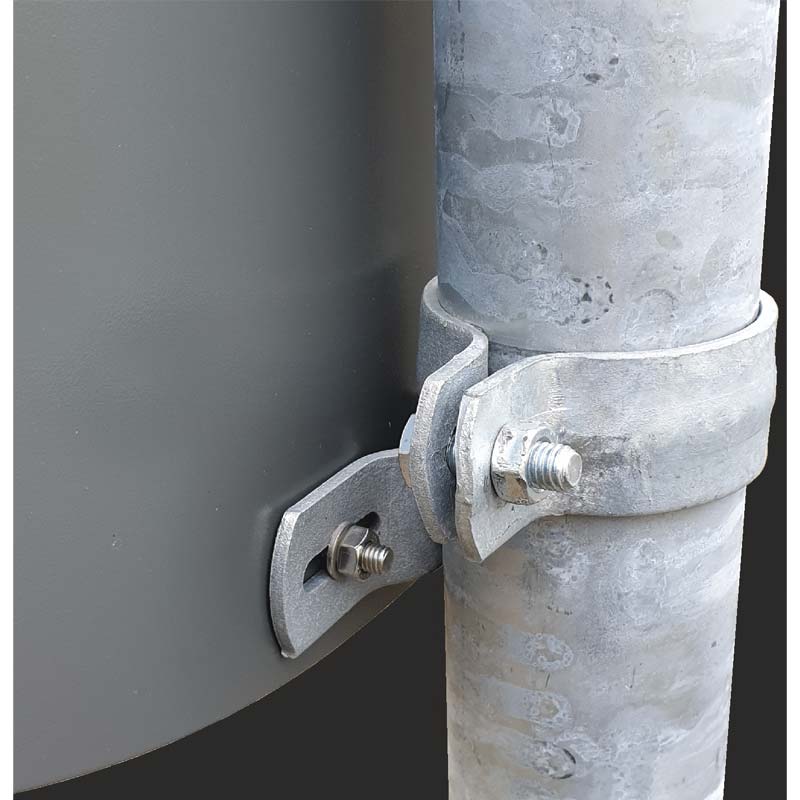

- Schelle am Verkehrszeichen anschrauben und am Pfosten montieren.
Bei Verkehrszeichen bieten wir Ihnen die Lochung nach IVZ-Norm schon ab Werk an. Wir empfehlen Ihnen, pro Verkehrszeichen 2 Schellen – oben und unten – zu montieren.
Montagebedarf T-Rohrschelle aus Stahl
Für die Montage von Verkehrszeichen an den T-Rohrschellen benötigen Sie Sechskantschrauben M6 x 16. Bestellen Sie diese bei Bedarf bitte separat.
