Beschreibung

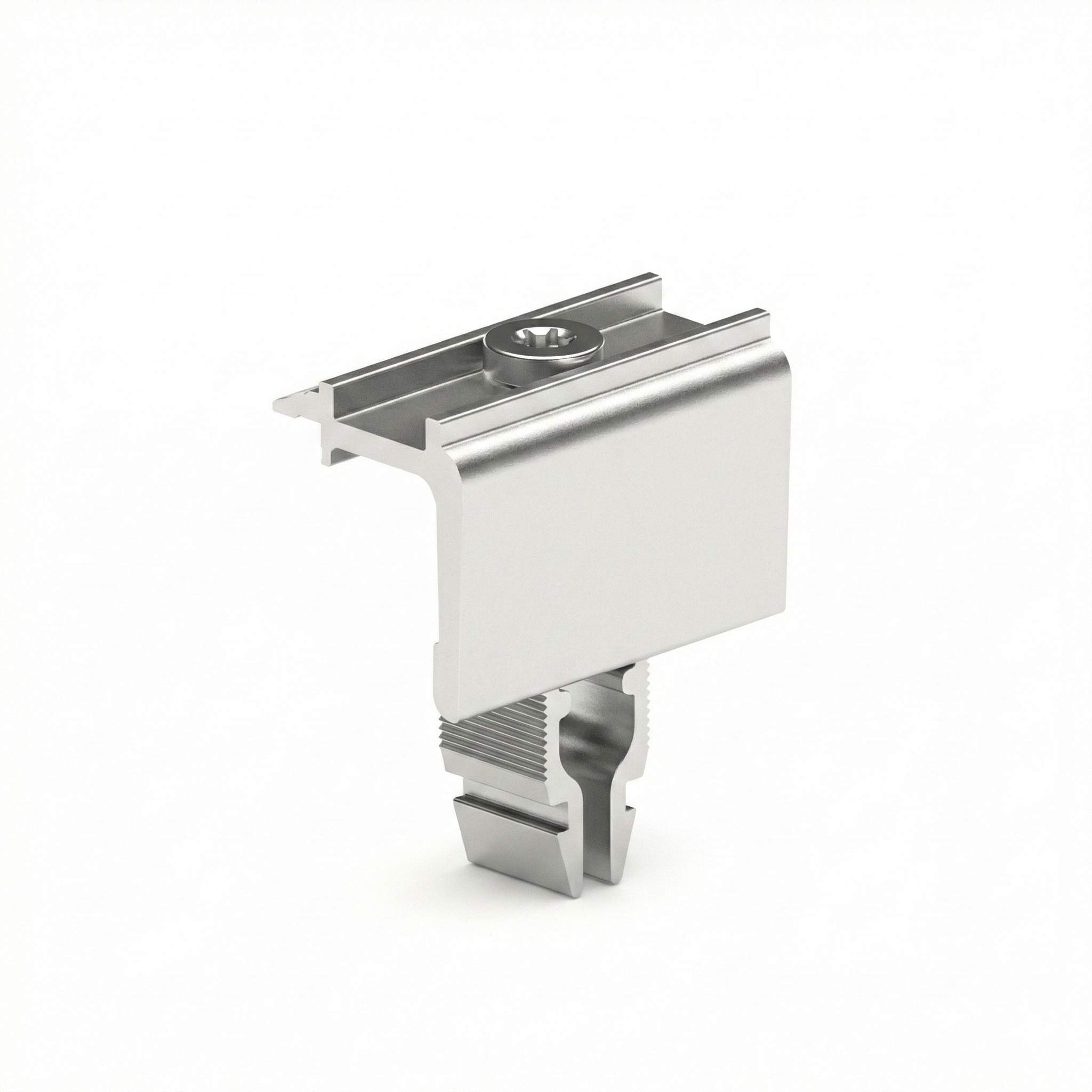

Die Schletter Rapid16 Endklemme 30-40mm ist das Ergebnis jahrelanger Entwicklungsarbeit des renommierten deutschen Herstellers Schletter. Als konsequente Weiterentwicklung der bewährten und millionenfach eingesetzten Modulklemme Rapid2+ vereint sie maximale Flexibilität mit höchster Montageeffizienz. Diese hochwertige Endklemme aus Aluminium eignet sich perfekt für die sichere Befestigung von Photovoltaik-Modulen mit Rahmenhöhen zwischen 30 und 40 mm.
Ob auf dem Schrägdach, der Fassade oder dem Carport – mit der Rapid16 Endklemme setzen Sie auf eine durchdachte Lösung, die sowohl Installateure als auch Anlagenbetreiber überzeugt. Die allgemeine bauaufsichtliche Zulassung (Z14.4-631) bestätigt die Einhaltung aller relevanten Standards und gibt Ihnen die Sicherheit, ein geprüftes Qualitätsprodukt zu verwenden.
Vorteile auf einen Blick
- Integrierter Erdungspin: Jede Modulklemme ist standardmäßig mit einem Erdungspin ausgestattet – zusätzliche Erdungsklemmen entfallen
- Universelle Kompatibilität: Passend für alle Schletter Modultragprofile mit 8 mm Klicknut
- Schnelle Montage: Werkzeuglose Vormontage durch Click-System spart wertvolle Arbeitszeit auf dem Dach
- Minimale Lagerhaltung: Drastisch reduzierte Artikelvielfalt ohne Einbußen bei den Einsatzmöglichkeiten
- Bauaufsichtliche Zulassung: Geprüft und zugelassen nach Z14.4-631
- Hochwertige Materialien: Korrosionsbeständiges Aluminium für dauerhafte Stabilität
Einsatzbereiche und Kompatibilität
Die Schletter Rapid16 Endklemme ist speziell für die Verwendung mit dem Schletter Montagesystem konzipiert. Sie lässt sich problemlos mit folgenden Komponenten kombinieren:
- Modultragprofile: Solo05, Eco05, Profi05 und alle Profile mit 8 mm Klicknut
- Modultypen: Geeignet für alle gängigen PV-Module mit Rahmenhöhen von 30 bis 40 mm
- Dachtypen: Schrägdächer mit Ziegel-, Schiefer- oder Blecheindeckung, Flachdächer, Fassaden und Freilandanlagen
Für Module mit höheren Rahmen (40-50 mm) empfehlen wir die entsprechende Variante der Rapid16-Familie. Die niedrige Endklemme ist auch in der Variante “H” erhältlich, falls eine lineare Klemmung erforderlich ist.
Installation und Hinweise
Die Montage der Rapid16 Endklemme gestaltet sich denkbar einfach:
- Vormontage: Die Klemme in die 8 mm Klicknut des Modultragprofils einsetzen
- Positionierung: Das PV-Modul anlegen und die Klemme am Modulrand ausrichten
- Fixierung: Die mittige Schraube mit dem empfohlenen Drehmoment anziehen
- Erdung: Der integrierte Erdungspin stellt automatisch den Kontakt zum Modulrahmen her
Wichtige Montagehinweise:
- Beachten Sie die Herstellervorgaben für Drehmomente und Abstände
- Die Endklemme wird am äußeren Rand der Modulreihe verwendet
- Für die Verbindung zweier benachbarter Module verwenden Sie die Rapid16 Mittelklemme
- Prüfen Sie vor der Installation die Kompatibilität mit Ihrem Modultyp
